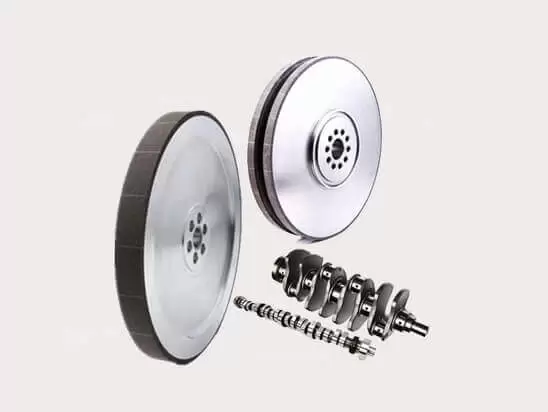

Витрифицированный шлифовальный круг CBN для распределительного вала, коленчатого вала, медвежьего вала

Шлифовальный круг CBN для шлифования коленчатого вала, распределительного вала, головки блока цилиндров, вала, тормозного диска и т. Д.

Модель: колесо 1A1/3A1 CBN

шлифовальный станок: Toyota (JKT), немецкий Юнкер и Шаудт и т. д.

Высокая точность, хорошее качество поверхности
Высокая прочность сцепления
Отличная производительность
Снижение усилий шлифования
Легкое одевание

Отправить электронную почту запрос

информация о продукте

Решение для шлифования в автомобильной промышленности
MORESUPERHARD предлагает комплексное решение для шлифования двигателей и компонентов трансмиссии в автомобильной промышленности. Мы разрабатываем и производим специальные шлифовальные круги для блока цилиндров, головки блока цилиндров, коленчатого вала, распределительного вала, шатуна, картера трансмиссии, вала коробки передач, картера сцепления и тормозного диска.

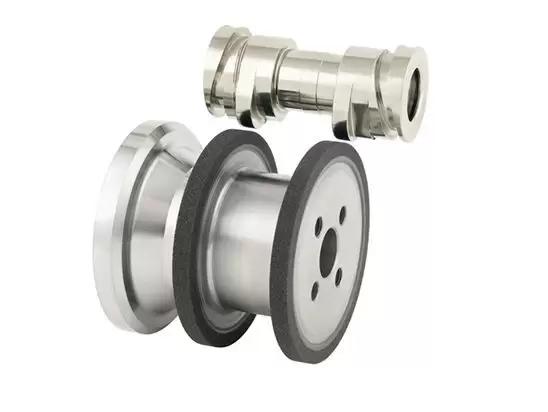

клапан двигателя

Шлифовальный круг CBN на керамической связке подходит для точного и высокоскоростного шлифования распределительного вала, коленчатого вала, зубчатого вала и кривошипной шейки, главной шейки, шейки фланца, упорной поверхности и торцевой поверхности.

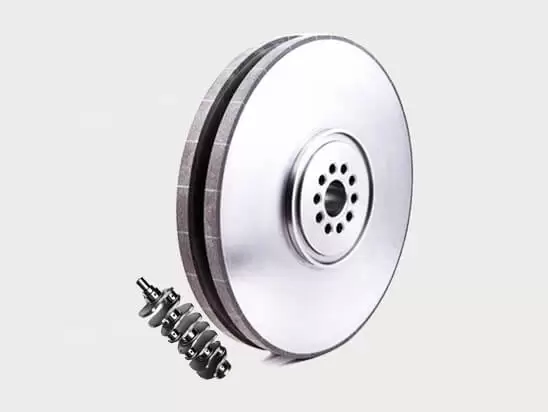

Шлифование коленчатого вала – круг из CBN на керамической связке
Шлифовальные круги из CBN предотвращают ожоги заплечика коленчатого вала. Шлифовальный круг CBN для коленчатого вала может быть оснащен различными высокоточными станками для шлифования коленчатого вала с ЧПУ. Подходит для высокоэффективного и тяжелого шлифования шлифования шейки коленчатого вала, шлифования журналов. Скорость колеса обычно составляет 80–120 м/с.
К основным частям коленчатого вала, подлежащим шлифовке и перешлифовке, относятся:
► Главный подшипник
► Журналы стержней / Журналы шатунов
► Конец фланца маховика

шлифовальный круг коленчатого вала

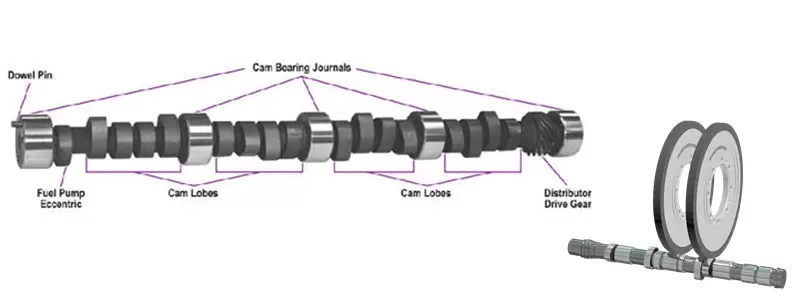

Шлифовка распределительного вала – на керамической связке
К основным частям распределительного вала, подлежащим шлифовке и перешлифовке, относятся
► Коренные шейки распределительного вала
► Кулачок (фиксированный на валу)
► Камеры (одиночные)
► Трубка распределительного вала

шлифовальный круг распределительного вала

Материалы для измельчения
Чугун: охлажденный чугун, чугун с шаровидным графитом, серый чугун, легированный чугун и т. д.
Сталь: 20Cr, GCr15, CF53, сталь 45#, сталь 55#, высокоуглеродистая сталь 80B и т. д.

Подходящие шлифовальные станки
ЛЭНДИС: LT1, LT2
ШАУДТ: CF41, CF61, ZEUSMX, ZX
НАКСОС: НАКСОС-СОЮЗ, P310*1250, Gf70
ЮНКЕР: JUCAM5002/10, JUCAM500, JUCRANK5000,6000
ТОЙОДА: GCS63, GL5P-63, GL6P-100, GCH120B, GC32M-63, GCH63B, GL63M-T

Чертеж и спецификация

Модели	Эскизы профиля	Спекуляция
1A1		1A1-DTHX
		D	200-750
		T	15-70
		X	3-10

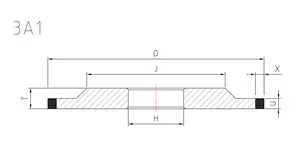

3A1		3A1-ДТЧ*Х
		D	300-950
		T	5-10
		X	10-500

Корпус двустороннего керамического круга из CBN для шлифования кулачков распределительного вала

Модель/Размер	1201566*(21+17) Шлифовальный круг CBN с двойными концами на стекловидной связке
шлифовальный станок	Применимый шлифовальный станок	Тойода (JKT)
Заготовка	Заготовка	Кулачки распределительного вала
	Материал заготовки	GCr15
	Твердость шлифовального слоя	HRC58-62
	Припуск на шлифовку	Диаметр: 1.2mm Черновое шлифование (0.99 мм, скорость 0.08 мм/об) Получистовая обработка (диаметр 0.11 мм, скорость 0.03 мм/об) Тонкое шлифование (0.02 мм, скорость 0.01 мм/об)
Параметр шлифования	Скорость колеса (м/с)	72m / s
	Шероховатость после шлифовки	Ra≤0.64
	Время измельчения	66 "
Параметр одевания	Инструмент для одевания	Спекающий алмазный валик
Охлаждающая жидкость		масляное охлаждение
Срок службы шлифовального круга		измельчить около 8750 штук
