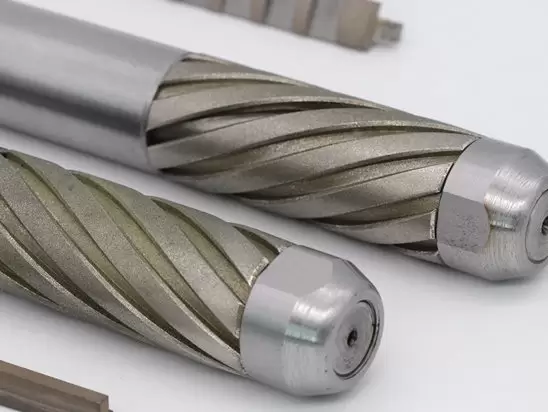

Алмазные хонинговальные инструменты для однопроходной обработки, алмазные хонинговальные развертки с гальваническим покрытием
Одноходовые хонинговальные инструменты, однопроходные хонинговальные развертки (расширительные развертки)
Расширяющаяся алмазная абразивная втулка
Типы хонинговальных втулок: гальваническая алмазная хонинговальная развертка и спеченная хонинговальная развертка
Используется на вертикальных хонинговальных станках: Суннен, Энгис, Нагель, Бельден и т. д.
Диапазон диаметров отверстий: 3mm-70mm
Прецизионная обработка отверстийСквозные отверстия, глухие отверстия, ступенчатые отверстия, микроотверстия, отверстия под шпонку и т. д.;
Достигаемая точность: цилиндричность: ≤1 мкм, округлость: ≤1 мкм, шероховатость: ≤Ra0.1, допуск: ≤1 мкм
информация о продукте
Однопроходная алмазная/CBN хонинговальная развертка
Однопроходные/одноходовые алмазные хонинговальные развертки покрыты алмазным абразивом на расширяющейся чугунной втулке. Втулки устанавливаются на оправки, через которые удаляется материал и достигается желаемый размер; оправка и втулка однопроходного хонинговального инструмента в совокупности позволяют изменять положение посадки для изменения внешнего диаметра инструмента. Процесс хонингования был разработан для достижения совершенства в геометрии отверстия, контроле размеров, чистоте поверхности и структурировании поверхности.

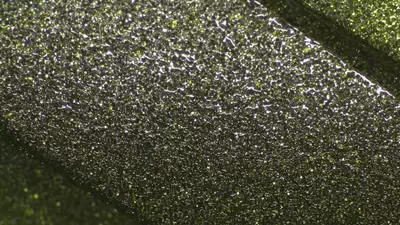

Абразивное зерно
Процесс однопроходной алмазной хонинговки (с использованием расширительных разверток) включает в себя медленное вхождение хонинговальной головки в отверстие заготовки при высокоскоростном вращении, а затем медленное выход из отверстия с той же скоростью. В результате цикла «один вход — один выход» завершается хонинговка отверстия. Традиционная хонинговка выполняется инструментом, который расширяется и сжимается при возвратно-поступательном движении в отверстии во время цикла хонинговки.

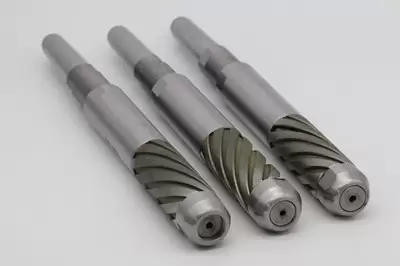

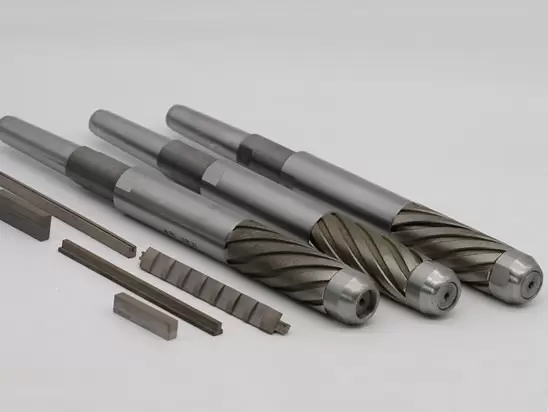

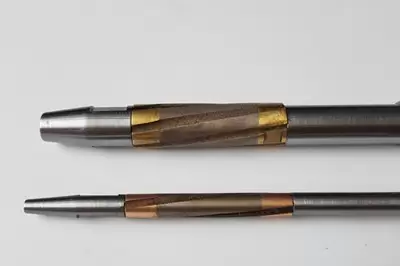

Типы хонинговальных втулок: гальваническая алмазная хонинговальная развертка и спеченная хонинговальная развертка

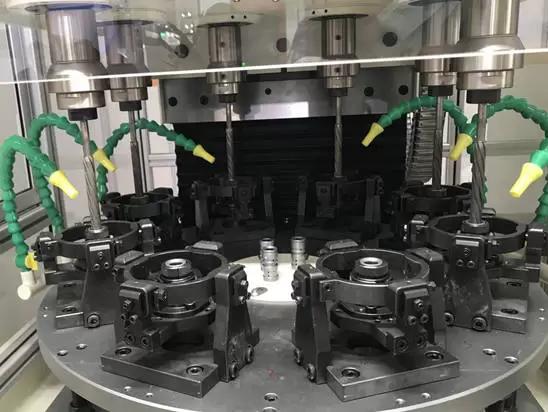

Вертикальный хонинговальный станок Match
Вертикальные однозаходные хонинговальные станки: Суннен, Энгис, Нагель, БелденИ т.д.
Однопроходная алмазная хонинговальная развертка используется для высокоточной обработки внутренних отверстий, может использоваться для обработки сквозных отверстий, глухих отверстий, ступенчатых отверстий, микроотверстий, отверстий под шпонку и т. д.
Точность после хонингования с помощью алмазной хонинговальной развертки, работающей за один проход.
После хонингования с помощью алмазной хонинговальной развертки Moresuperhard за один проход можно добиться сверхвысокой точности внутреннего отверстия: Цилиндричность: ≤1 мкм, Округлость: ≤1 мкм, Шероховатость: ≤Ra0.1, Допуск: ≤1 мкм.
Применение хонинговальной развертки за один проход/ход
| Категория обработки | Области применения |
|---|---|
| Промышленность деталей двигателей | Топливные насосы высокого давления двигателя, шатуны, вилки переключения передач |
| Гидравлическая промышленность | Корпуса гидравлических клапанов, втулки клапанов |
| Компрессоры для холодильников | Цилиндры, шатуны, поршни и т. д. |
| Компрессоры кондиционеров | Воздушные подшипники, круговые гусеницы |
| Части швейной машины | Подача шатуна, коленчатого вала и т. д. |
| Зубчатая промышленность | Внутренние отверстия шестерни |
| Другое | Втулки направляющих пресс-форм, калибровочные кольца и т. д. |
Чертеж и спецификация
Случай 1. Прецизионный хонинговальный гидромотор
| Применение: Гидравлический мотор | Материал: чугун |
| Длина отверстия: 98.43 мм | Диаметр отверстия: 44.468 мм |
| Удаление запаса: 0.127 мм | Чистота поверхности: 0.35 мкм |
| Контроль размера: 0.0025 мм | Округлость: 0.0018 мм |
Случай 2. Прецизионная обработка отверстия зубчатого колеса
| Диаметр: 20mm | Длина: 15mm |
| Материал: легированная сталь | Твердость: HRC58 |
| Удаление штока: 0.05 мм | Размер бриллианта: 20/30 |
| Качество отверстия
Размер: 0.007mm Цилиндричность: 0.004 мм Чистота поверхности: 0.4/0.6 Ра |
|
Корпус гальванизированной алмазной хонинговальной развертки для направляющей клапана：
| Тип хонинговального камня | Гальванизированная хонинговальная развертка |
| Заготовка | Направляющая клапана |
| Размер заготовки | D7.836ммxL55мм |
| Материал заготовки | COLSIBRO (Colsibro® — это дисперсионно-твердеющий медно-никелевый кремниевый сплав, обладающий замечательным сочетанием физических и механических свойств, не имеющих себе равных среди многих других марок медных сплавов.) |
| Твердость заготовки | 75 – 78 HRA |
| Размер запроса на хонингование | 7.886 мм |
| Требования к отделке | 2μm |
Пример использования алмазной хонинговальной развертки с гальваническим покрытием для незакаленного чугуна:
| Материал заготовки | Незакаленный чугун |
| Диаметр технологического отверстия | 31.75 - 31.77 мм |
| глубина обработки | 115 мм |
| Пособие на обработку | 0.04 – 0.06 |
| Требования к шероховатости поверхности | Ra 0.8 мкм |
| Рекомендуемая зернистость | 100 / 100 / 200 / 30 |
Пример использования алмазной хонинговальной развертки с гальваническим покрытием для шатуна мотоцикла:
| Заготовка | шатун двухколесного транспортного средства |
| Материал | SCM420H |
| Твердость | HRC60 |
| Машина | VMC-BT40 |
| Точность машины | 5μm |
| Обработка части | отверстие шатуна |
| Чистота поверхности | Ra0.8 |
| конусность | ≤5 мкм |
| овальность | ≤0.012 мм |
| Предыдущий процесс | Обработка отверстий с использованием вставок из кубического нитрида бора (CBN), 32.965-32.975 мм. |
| Окончательный размер | 32.985 мм |
| Припуск на хонингование | 0.01-0.02 мм |
