Алмазный шлифовальный круг для печатных плат PCD v-cutter

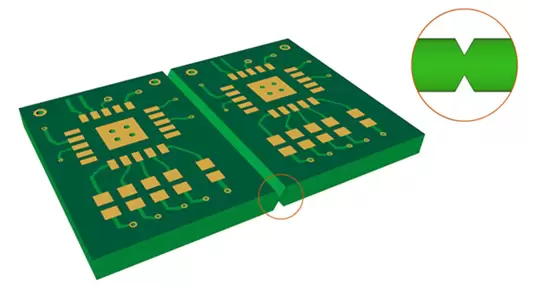

В процессе производства печатной платы обычно требуется линия надреза в форме буквы «V» между двумя отдельными платами, что обеспечивает удобство разрыва и разделения после пайки.

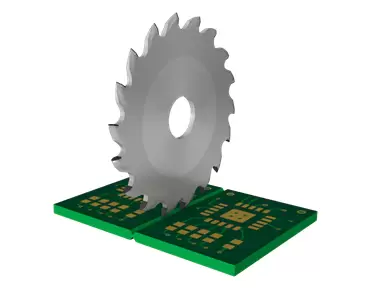

PCD фреза с V-образным вырезом для Печатные платы сварена из матрицы лезвий и режущей головки, матрица обычно изготовлена ​​из легированной стали, режущая головка - PCD, режущая головка после прецизионного шлифования переднего угла, зазора, кромки и ряда обработок, часто используется в промышленности по резке печатных плат. PCD V-CUT обладает сверхтвердостью и износостойкостью, PCD v-cut позволяет качественно резать печатные платы и имеет длительный срок службы. Использование PCD v-cut может сэкономить время на замену и заточку, снизить стоимость и повысить эффективность работы. PCD v-cut — лучший выбор для автоматического станка V-CUT.

Применение пильного полотна PCD с V-образным вырезом
– С развитием электронной промышленности печатных плат рыночный спрос на лезвия с V-образным вырезом растет, v-образный резак PCD используется для резки V-образных канавок на печатных платах. Благодаря превосходным характеристикам лезвие с V-образным вырезом стало режущим инструментом в современном промышленном производстве и обработке. Лезвие с V-образным вырезом отличается отсутствием заусенцев, прочными зубьями, острой боковой кромкой и длительным сроком службы. После шлифования печатная плата (печатная плата) имеет высокую чистоту поверхности.
– Пильное полотно PCD с v-образным вырезом (резак с V-образной канавкой PCD) можно использовать для резки двусторонних печатных плат с медным покрытием, всех видов стекловолоконных плат FR2, стекловолоконных плат FR4, плат с медным покрытием, алюминиевых подложек, медных подложек. , плиты с высоким ТГ, безгалогенные плиты, железные подложки, плиты из материалов CEM1, CEM3. PCD v-cut также подходит для обработки V-образных пазов печатных плат других отраслей промышленности.

Большесуперхард Остеклованный алмазный шлифовальный круг позволяет высокоэффективно шлифовать PCD фрезой с V-образным вырезом, после шлифования можно достичь хорошей обработки поверхности и высокой точности печатной платы.

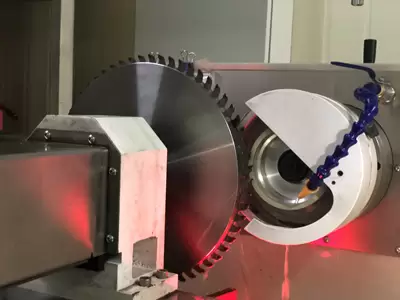

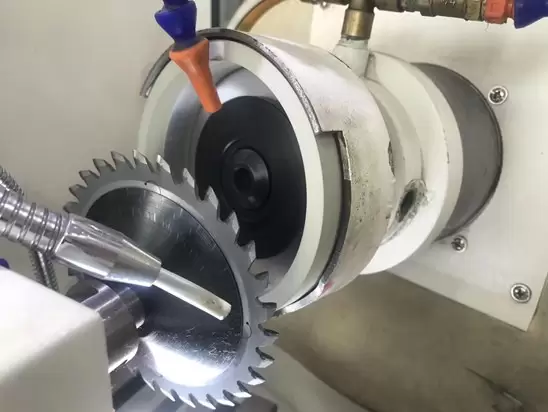

Как заточить лезвие PCD с V-образным вырезом?

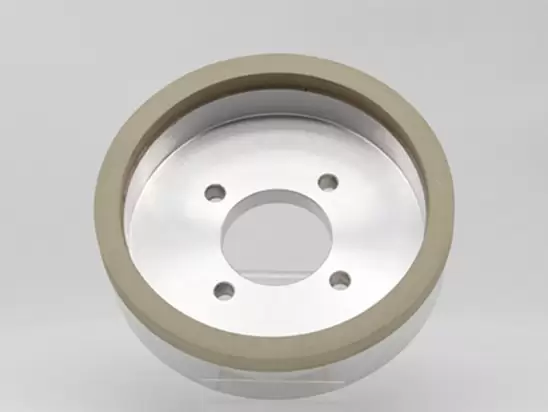

MoreSuperhard может предоставить высококачественный керамический алмазный шлифовальный круг для грубого и тонкого шлифования V-образных фрез для резки канавок на печатных платах, пильных полотен для деревообработки и других инструментов из PCD.

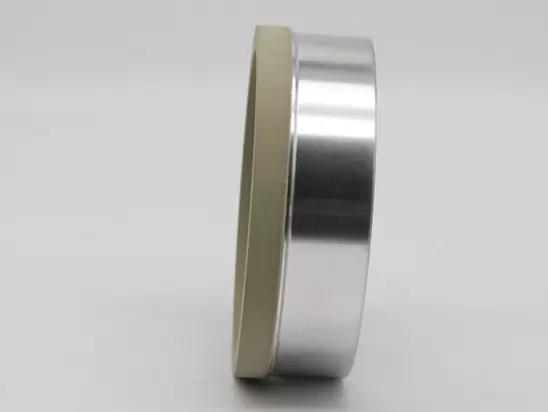

Остеклованный алмазный шлифовальный круг имеет лучшую механическую прочность, длительный срок службы, высокую скорость резания, хорошую термостойкость, острую резку, высокую эффективность шлифования, не легко накапливает тепло в процессе шлифования и не легко вызывает засорение. Стекловидный алмазный шлифовальный круг прекрасно решает проблемы низкой эффективности, низкого качества режущей кромки и мусора в процессе обработки печатных плат, что приводит к появлению заусенцев в готовой продукции и снижает затраты клиентов.

При нормальных условиях износа инструмент V-Cut необходимо шлифовать на 0.25–0.35 мм за раз, диаметр уменьшается на 0.5–0.7 мм. У новой фрезы PCD с v-образным вырезом износ и зазор не превышают 0.35 мм, обычно требуется шлифовка 5 раз.

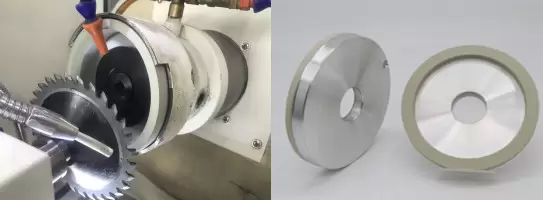

Особенности шлифовального круга Moresuperhard со стекловидным алмазом для фрезы PCD с v-образным вырезом

Многопористая структура облегчает выпадение тусклого алмаза, снижает сопротивление шлифованию, предотвращает образование вертикальных полос на заготовке и улучшает качество обработки поверхности.
– Идеальный контроль допусков размеров, подходит для станков с ЧПУ и ручных заточных станков
– Хорошая самозатачиваемость, высокая эффективность шлифования, высокая износостойкость, меньший расход абразива.
– Использование керамической связки позволяет добиться хорошего качества поверхности инструмента PCD/CBN и избежать поломки кромки, тем самым снижая процент брака и повышая точность шлифования инструмента PCD/CBN.
– Срок службы шлифовального алмазного круга из стеклокерамики в несколько раз превышает срок службы алмазного шлифовального круга из смолы, а онлайн-правку можно легко реализовать.

Параметры шлифовального алмазного круга
