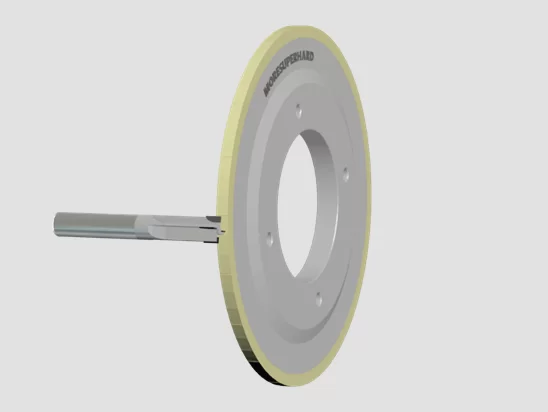

Цилиндрический алмазный круг для шлифования развертки PCD

Цилиндрический алмазный круг для шлифовки развертки PCD

Тип: 3А1, 14А1

Преимущества цилиндрических алмазных кругов
Имеет сильную остроту, высокую самозатачиваемость, хорошее качество поверхности после шлифования.
Высокая эффективность, меньше времени на перевязку, длительный срок службы и стабильное качество.

Отправить электронную почту запрос

информация о продукте

Цилиндрический керамический алмазный шлифовальный круг используется для шлифования инструментов PCD на больших круглошлифовальных станках. Инструменты PCD в автомобильной промышленности включают фрезы для профилей PCD, развертки PCD и фрезы PCD.

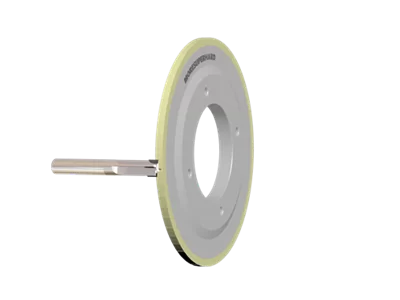

цилиндрический алмазный шлифовальный круг

Преимущества цилиндрических алмазных кругов
* Имеет сильную остроту, высокую самозатачиваемость, хорошее качество поверхности после шлифования.
* Высокая эффективность, меньше времени на одевание, длительный срок службы и стабильное качество.

Примеры применения прецизионного измерения режущих кромок PCD
Процесс прецизионной обработки на шлифовальных станках часто требуется для достижения очень точных размерных допусков, геометрических допусков и чрезвычайно высокого качества поверхности. Режущая кромка инструмента PCD неоднократно измеряется, шлифуется, измеряется и т. д. Допуск диаметра может достигать +/- 1.5 микрона, что является очень хорошим результатом.

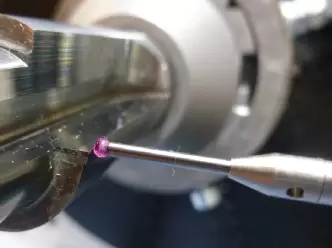

прецизионное измерение края PCD

Чертеж и спецификация

Технические характеристики цилиндрических алмазных кругов

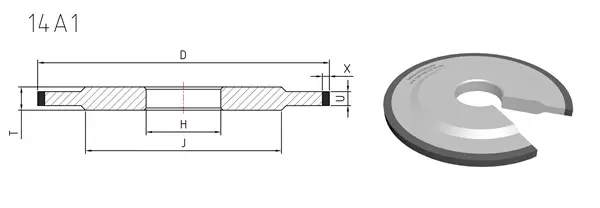

14а1 алмазный шлифовальный круг

Модель	D (мм)	Т (мм)	Н (мм)	Х (мм)	U (мм)
3A1 и 14A1	300	20	127	10	10
	350	20	127	10	6
	400	35	152.4	10	7
Другие спецификации могут быть сделаны в соответствии с требованиями клиентов. info@moresuperhard.com
